控制電纜
1、執行標準：GB/T 9330-2008 《塑料絕緣控制電纜》
2、工作電壓：交流50Hz U0/U 450/750V
3、產品代號、表示方法
3.1系列代號：
K------控制電纜
3.2材料特征代號：
V------聚氯乙烯絕緣
YJ------ 交聯聚乙烯或交聯聚烯烴絕緣
V------聚氯乙烯護套
Y------聚乙烯或聚烯烴護套
3.3結構特征代號：
P------編織屏蔽
P2------銅帶屏蔽
P3------鋁/塑復合薄膜屏蔽
R------軟結構（移動敷設）
2------雙鋼帶鎧裝
3------鋼絲鎧裝
2（第二個數字）------聚氯乙烯外護套
3（第二個數字）------聚乙烯或聚烯烴外護套
4、電纜型號表示
|
型號 |
名稱 |
|
KVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
|
KVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
|
KVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
|
KVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜 |
|
KVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
KVV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜 |
|
KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
|
KVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 |
|
KYJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
|
KYJVP |
銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
|
KYJVP2 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
|
KYJVP3 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜 |
|
KYJV22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KYJVP2-22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
KYJV32 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜 |
|
KYJY |
銅芯交聯聚乙烯絕緣聚乙烯護套控制電纜 |
|
KYJYP |
銅芯交聯聚乙烯絕緣聚乙烯護套編織屏蔽控制電纜 |
|
KYJYP2 |
銅芯交聯聚乙烯絕緣聚乙烯護套銅帶屏蔽控制電纜 |
|
KYJYP3 |
銅芯交聯聚乙烯絕緣聚乙烯護套鋁塑復合帶屏蔽控制電纜 |
|
KYJY23 |
銅芯交聯聚乙烯絕緣聚乙烯護套鋼帶鎧裝控制電纜 |
|
KYJYP2-23 |
銅芯交聯聚乙烯絕緣聚乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
KYJY33 |
銅芯交聯聚乙烯絕緣聚乙烯護套鋼絲鎧裝控制電纜 |
5、電纜規格
|
型號 |
導體標稱截面/mm2 |
|||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
|
芯數 |
||||||||
|
KVV，KVVP |
― |
2～61 |
2～14 |
2～10 |
||||
|
KVVP2，KVVP3 |
― |
4～61 |
4～14 |
4～10 |
||||
|
KVV22 |
― |
7～61 |
4～61 |
4～14 |
4～10 |
|||
|
KVVP2-22 |
― |
7～61 |
4～61 |
4～14 |
4～10 |
|||
|
KVV32 |
― |
19～61 |
7～61 |
4～14 |
4～10 |
|||
|
KVVR |
2～61 |
― |
― |
|||||
|
KVVRP |
2～61 |
2～48 |
― |
― |
||||
|
注：推薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯 |
||||||||
|
型號 |
導體標稱截面/mm2 |
|||||||
|
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
||
|
芯數 |
||||||||
|
KYJV，KYJVP KYJY，KYJYP |
2～61 |
2～14 |
2～10 |
|||||
|
KYJVP2，KYJVP3 KYJYP2，KYJYP3 |
4～61 |
4～14 |
4～10 |
|||||
|
KYJV22，KYJY23 |
7～61 |
4～61 |
4～14 |
4～10 |
||||
|
KYJVP2-22，KYJYP2-23 |
7～61 |
4～61 |
4～14 |
4～10 |
||||
|
KYJV32，KYJY33 |
19～61 |
7～61 |
4～14 |
4～10 |
||||
|
注：本表中未列出的電纜規格可根據需求增加 |
||||||||
|
|
||||||||

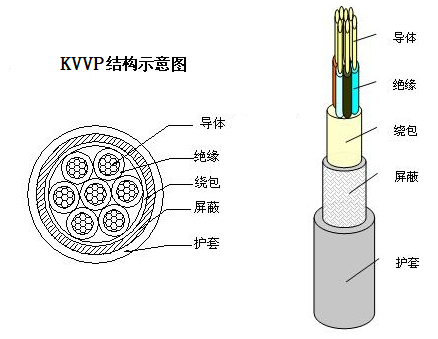

6、電纜結構圖
