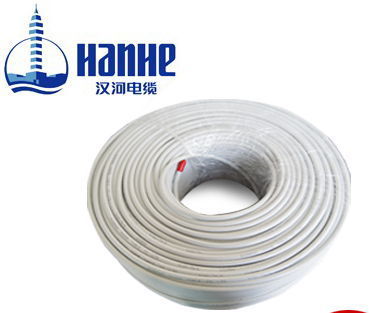

BER電纜
BER-8.7/15系列
高壓動力軟電纜技術條件
1電纜技術條件
1.1導體
導體采用鍍錫退火軟銅導體，導體應符合GB/T 3956-2008中第5種軟銅導體的規定，導體外繞包半導電帶。
1.2絕緣
絕緣采用乙丙橡膠，絕緣標稱厚度符合表1的規定，薄點厚度應不小于標稱值的90%-0.1mm。絕緣性能符合GB/T 12706.2-2008中EPR絕緣混合料要求。
絕緣擠包時同時擠包半導電導體屏蔽和可剝離絕緣屏蔽。
表1 BER-8.7/15kV技術參數表
|
規格
|
絕緣標
稱厚度mm
|
絕緣后外徑
±1.0mm
|
絕緣屏蔽后
近似外徑mm
|
20℃時導體大
直流電阻Ω/km
|
|
1×16
|
5.5
|
19.5
|
20.2
|
1.24
|
|
規格
|
絕緣標
稱厚度mm
|
絕緣后外徑
±1.2mm
|
絕緣屏蔽后
近似外徑mm
|
20℃時導體大
直流電阻Ω/km
|
|
1×25
|
5.0
|
18.8
|
20.3
|
0.795
|
|
1×35
|
5.0
|
20.5
|
21.8
|
0.565
|
|
1×50
|
5.0
|
21.8
|
23.5
|
0.393
|
|
1×70
|
5.0
|
23.8
|
25.5
|
0.277
|
|
1×95
|
5.0
|
25.8
|
26.7
|
0.210
|
|
1×120
|
5.0
|
27.7
|
29.1
|
0.164
|
|
1×150
|
5.0
|
29.8
|
31.1
|
0.132
|
|
1×185
|
5.0
|
31.7
|
32.8
|
0.108
|
|
1×240
|
5.0
|
33.7
|
35.1
|
0.0817
|
|
1×300
|
5.0
|
35.7
|
37.3
|
0.0654
|
|
1×400
|
5.0
|
40.7
|
42.3
|
0.0495
|
|
1×500
|
5.0
|
45.6
|
47.6
|
0.0391
|
|
1×630
|
5.0
|
50.1
|
52.1
|
0.0292
|
2電纜試驗條件
2.1電纜導體20℃時直流電阻應符合GB/T 3956-2008中第5種軟銅鍍金屬導體的規定。
2.2電纜應經受交流18kV,15分鐘耐壓試驗不擊穿；使用方將電纜安裝連接后，可進行交流39kV,5分鐘耐壓試驗，電纜應不擊穿。
3電纜小允許彎曲半徑為絕緣后外徑的4倍。
4其他未盡事宜參照GB/T 12706.2-2008中相關規定和雙方約定。
